Bộ trao đổi nhiệt và đầu dò dòng xoáy ống nồi hơi với ánh xạ tấm ống

Máy dò khuyết tật dòng xoáy lập bản đồ ống và ống sinh hơi

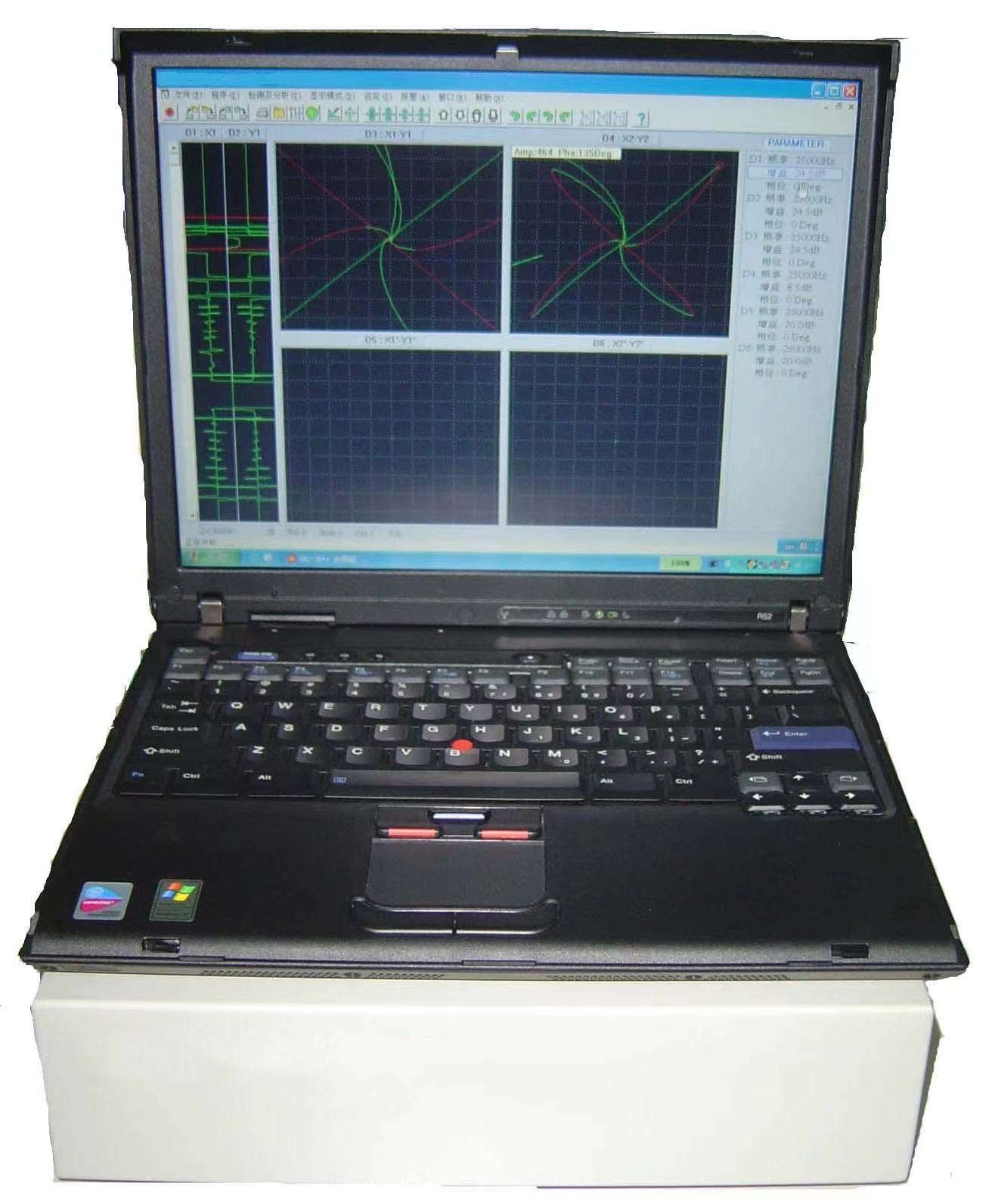

Thiết bị dòng xoáy HEF-C35RFT với tùy chọn công nghệ trường xa là một thiết bị dòng xoáy thế hệ mới. HEF-C35RFT với công nghệ kỹ thuật số hoàn toàn, đa tần số, đa kênh là một hệ thống linh hoạt cung cấp một loạt các kỹ thuật kiểm tra điện từ toàn diện có sẵn trên một thiết bị duy nhất. HEF-C35RFT có thể được sử dụng để kiểm tra chính xác và hiệu quả cả vật liệu ống phi từ tính và từ tính để tìm các khuyết tật như ăn mòn rỗ, rung, mòn, xói mòn hơi nước và nứt.

HEF-C35RFT kết hợp các khả năng kiểm tra tiên tiến của HEF-C35RFT với tùy chọn công nghệ trường xa có độ nhạy cao, làm cho thiết bị trở thành một giải pháp lý tưởng cho một loạt các ứng dụng ống trong các ngành công nghiệp dầu khí, hóa chất và phát điện. Nơi yêu cầu kiểm tra cả vật liệu phi từ tính và từ tính. Khác với các kiểm tra ống từ tính khác, HEF-C35RFT không chỉ cung cấp độ bao phủ hoàn toàn hơn --100% với việc phát hiện các điểm không liên tục trên bề mặt bên trong và bên ngoài, mà còn đo độ dày -- trong một khoảng thời gian ngắn.

Tính năng và Thông số kỹ thuật

Tần số & Kênh

●Sở hữu tất cả các chức năng của HEF-C35++

●2 tần số có thể lựa chọn độc lập

●Dải tần số từ 1Hz đến 4MHz

●4 kênh độc lập

●Ba khả năng trộn tín hiệu

Điều chỉnh độ lợi

●Độ lợi có thể điều chỉnh từ 0dB đến 48dB với các bước 0.5dB.

Pha

Tỷ lệ chia tỷ lệ hiển thị dọc sang ngang độc lập có thể điều chỉnh từ 0.1 đến 10

●Hiển thị A-scan và C-scan

●Chế độ hiển thị xóa trễ

●Tất cả các cài đặt thiết bị được hiển thị trên màn hình.

Báo động

●Báo động đầu ra âm thanh, hình ảnh và logic

●Các vùng báo động đặc biệt có thể điều chỉnh từ 1 đến 8

●Vùng báo động được cung cấp cho mỗi cửa sổ hiển thị của mặt phẳng trở kháng

●Kích thước và vị trí vùng báo động có thể điều chỉnh độc lập

●Có thể thay đổi dịch chuyển pha 360 độ với các bước 1

độ, mặt phẳng trở kháng có thể được xoay trong quá trình

sửa đổi để dễ vận hành.

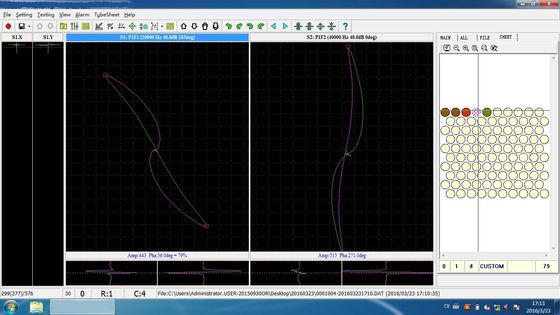

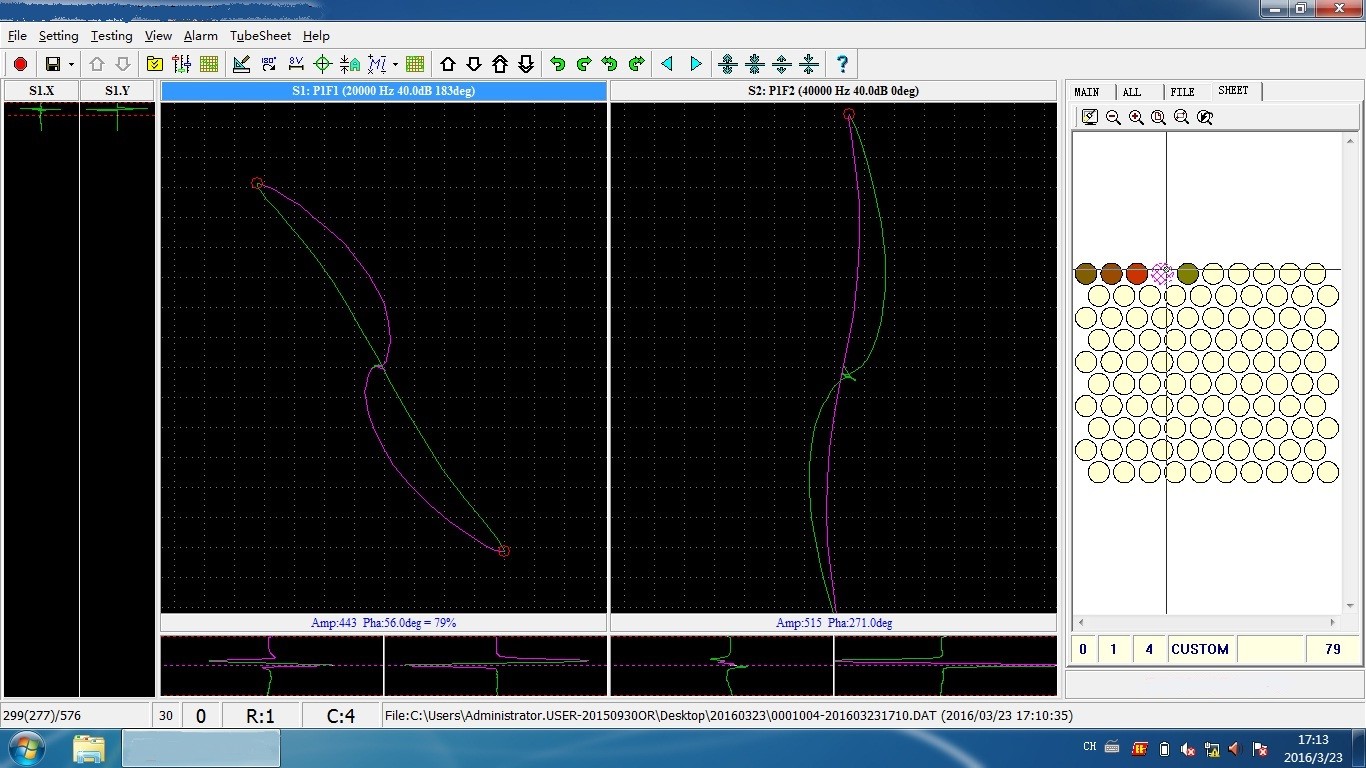

Hiển thị thời gian thực có màu

●Hiển thị thời gian thực có màu của mặt phẳng trở kháng x-y và/hoặc tín hiệu biểu đồ dải.

●Báo động có thể được thiết lập để kích hoạt bên trong hoặc bên ngoài vùng được phân vùng

Bộ lọc & Khác

●Bộ lọc kỹ thuật số

●Cân bằng điện tử nhanh

●Tốc độ lấy mẫu có thể điều chỉnh.

Đầu vào

●Bốn đầu nối được cung cấp cho các đầu dò loại vi sai, tuyệt đối và phản xạ. Các đầu nối được thiết kế để hoạt động với hầu hết các đầu dò của nhà sản xuất.

●Các kết nối khác được cung cấp cho đầu dò xoay.

Đầu ra

●Tám đầu ra tương tự

●In dữ liệu ra dòng Epson

Lưu trữ & Thu hồi bộ nhớ

●Lưu trữ các thiết lập kiểm tra

●Lưu trữ hình ảnh màn hình

Dễ học & Dễ vận hành

●Tất cả các cài đặt và cấu hình thông số đều được thực hiện từ bàn phím và có thể được lưu trữ và truy xuất riêng lẻ từ đĩa cứng hoặc đĩa mềm.

●Các điều khiển thân thiện có thể truy cập trực tiếp

Thông số kỹ thuật
