1Các thông số kỹ thuật

Tiêu chuẩn: GB/T21837-2008, ASTM E1571-2001 (Tiêu chuẩn kỹ thuật kiểm tra điện từ dây thép sắt từ), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Phạm vi phát hiện:Φ1,5~300 mm (chọn cảm biến khác)
Tốc độ tương đối giữa cảm biến và dây thừng:0.06.0 m/s Lựa chọn tốt nhất:0.3 ∙ 1,5 m/s
Khoảng cách tốt nhất giữa tay cầm hướng dẫn và dây thừng: 2 ¢ 6 mm,khoảng cách cho phép: 0 ¢ 15 mm

Loại tập tin đầu ra: Word file output

báo động: báo động âm thanh và ánh sáng
Khám phá vị trí dây thừng bị gãy
Độ chính xác đánh giá chất lượng: 99,99%
Đánh giá định lượng
Lỗi tính lặp lại của độ nhạy: ± 0,055%
Lỗi hiển thị: ±0,2%
Lỗi phát hiện vị trí, ((L): ± 0,2%
Năng lượng: 5V nguồn điện cho máy tính
Trọng lượng cảm biến: < 10kg (giảm cảm biến thông thường)

Nhiệt độ môi trường: -10 °C ~ 40 °C

Áp suất không khí: 86 ~ 106Kpa

Độ ẩm tương đối: ≤ 85%

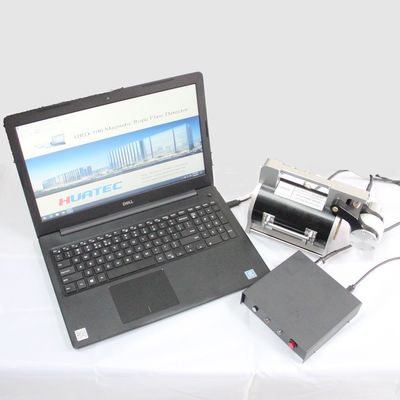

Hệ thống cửa sổ của máy dò máy tính dây thừng là sản phẩm đổi mới hệ thống GB dựa trên lý thuyết phần mềm DOS và lý tưởng hướng dẫn báo động hiển thị thời gian thực sử dụng Visual Basic6.0 nền tảng ngôn ngữ lập trình, tiếp tục biên soạn để trở thành.

Phần cứng hệ thống này sử dụng cảm biến từ cao trong nước và nước ngoài và mô-đun lấy mẫu nghiên cứu và phát triển độc lập thống nhất, thông qua ổ cắm RS232 (hoặc USB),Ghi dữ liệu trực tiếp trong máy tính.

Phần mềm hệ thống này nằm trong cơ sở phân tích chuyển đổi wavelet, trong việc sử dụng cơ sở ngôn ngữ lập trình Visual Basic 6.0, tiếp tục biên dịch để trở thành.Đạt được các chức năng như thu thập và kiểm soát dữ liệu, phân tích dữ liệu, hiển thị dữ liệu, lưu trữ dữ liệu v.v. Tăng tính năng hiển thị trong chức năng phần mềm DOS, và bởi khuynh hướng độc đáo của nó liên tục theo dõi đường, có thể liên tục,tín hiệu dữ liệu quan sát động và tình hình thay đổi của nó, và hiển thị thời gian thực kết quả thu được và gửi báo động; Phần mềm tăng chức năng đánh giá tự động;Trong lỗi một phần được chứng minh trên đường cắt ngang tăng và phần trăm tổng diện tích đường cắtPhần mềm và Windows hoàn toàn tương thích, phù hợp với hoạt động quán tính của người dùng, sử dụng các tập tin Word hình thức báo cáo kiểm tra sản xuất.

Phần mềm hệ thống này có thể tương thích với máy tính dò dây thừng DOS phần mềm định dạng dữ liệu lấy mẫu, và có thể phân tích xử lý nó.

Hệ thống cửa sổ đã có một thủ tục hoạt động độc lập và hệ thống kiểm tra an toàn, có thể thuận tiện phù hợp với mọi loại máy tính hiện đại,và hoàn thành một loạt các thủ tục kiểm tra.

2. Hệ thống Nhu cầu

2.1 Ứng dụng phần cứng máy tính

Bộ xử lý: Trên Celeron 1.5GHz
Bộ nhớ: 128MB
Ống cứng: 10G
Kết nối: RS232 hoặc USB
Màn hình: Trên VGA

2.2 Nhu cầu môi trường phần mềm:

• Hệ thống này hỗ trợ hệ điều hành Windows XP, Windows 7, Linux vv;

• Cần cài đặt nền tảng Microsoft Office Word.

2.3 Phương pháp sắp xếp hệ thống

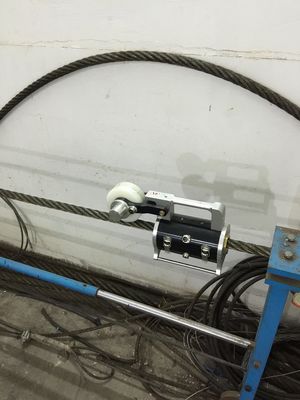

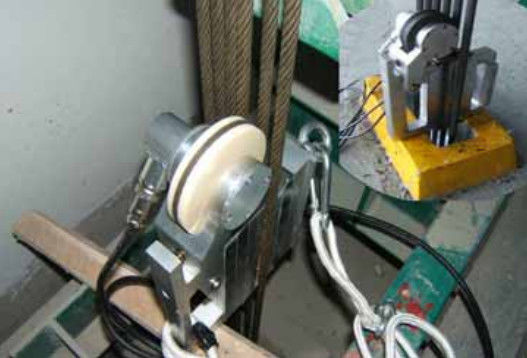

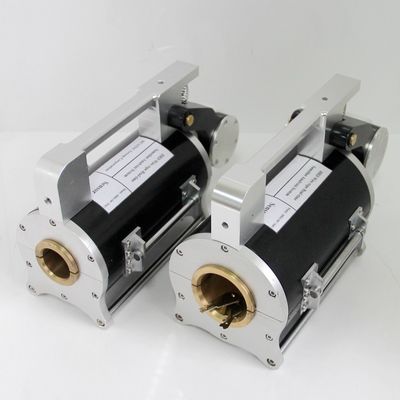

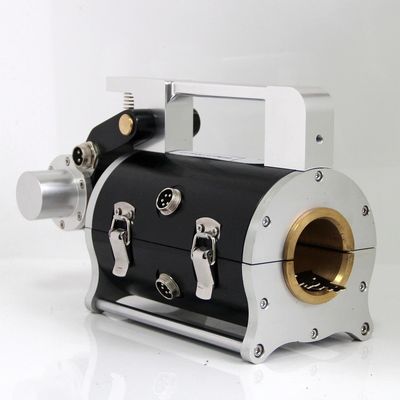

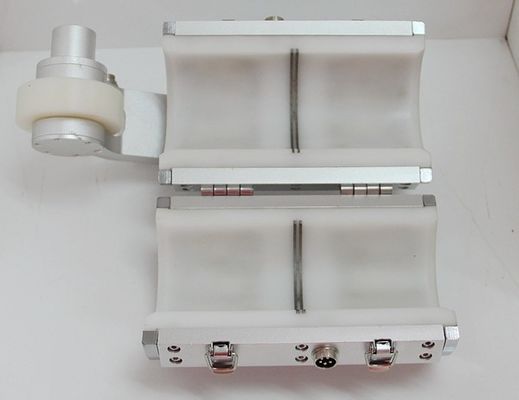

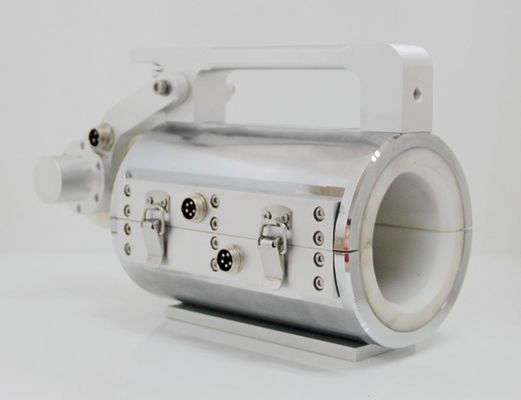

3. Tạo cảm biến

Cảm biến từ tính: Cảm biến bao gồm vị trí di chuyển (đốp dẫn, bộ mã hóa), cài đặt từ tính và tổ chức lấy mẫu.dây thừng và nó có chuyển động tương đối, sau đó nó có thể thu thập tín hiệu.

Định vị dịch chuyển: bánh xe dẫn quay một vòng tròn, bộ mã hóa quang điện gửi xung chỉ dẫn lấy mẫu, nhận ra lấy mẫu không gian bằng nhau.

Thiết lập từ tính: Khi dây cáp và nó có chuyển động tương đối, hoàn thành để dây cáp từ tính trục.

Tổ chức lấy mẫu: Khi dây thừng và cảm biến có chuyển động tương đối,các yếu tố Hall bao gồm các kênh lấy mẫu sẽ chuyển đổi các dây dây dây dẫn tình trạng thay đổi rò rỉ luồng từ tính vào tín hiệu điện áp mô phỏng.

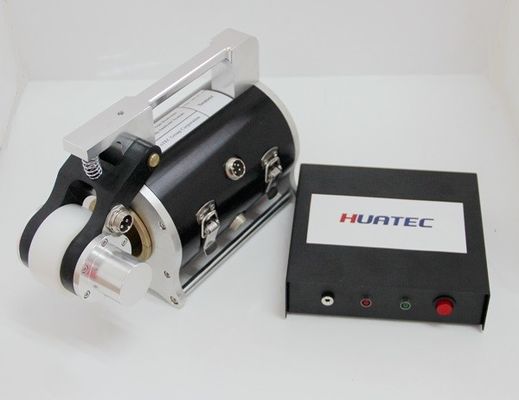

4. Huatec thiết bị báo động thời gian thực

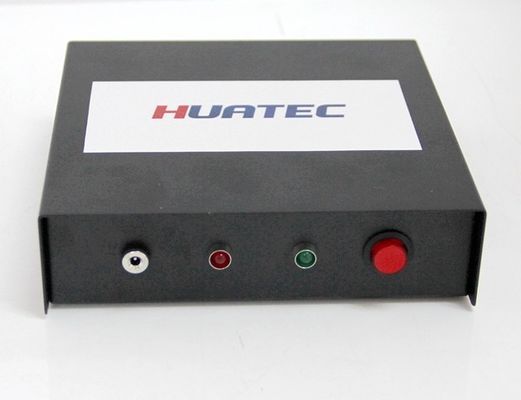

Thiết bị báo động thời gian thực HUATEC là một thiết bị thu thập dữ liệu đa mục đích di động, thông qua đường truyền RS232 để gửi và lưu tín hiệu dữ liệu chuyển đổi vào máy tính,sử dụng các máy tính CPU chức năng đáng kinh ngạc on-line và phân tích xử lý thời gian thực, theo giá trị ngưỡng tương đương mà sẽ được đặt trước sẽ gửi báo động thời gian thực.Có một cổng sạc bổ sung để có thể cung cấp các sạc và công tắc điện.

Hình 2 Biểu đồ dây dẫn lấy mẫu tín hiệu

5. giới thiệu phần mềm

Hình 3 Các mục chức năng chính

Hình 8 Cài đặt tham số

6Phân tích dây bị gãy.

Phân tích dây vỡ (Ctrl + N) là thủ tục đối thoại người máy, là mục chức năng xử lý phân tích cho dữ liệu thử nghiệm.Một người đang trực tiếp tham gia vào cuộc đối thoại cơ thể con người theo như trước đây; Một cái khác là "mở" cách để nhập, nhấp vào cột vận hành "Phân tích dây vỡ" mục (hoặc nhấp vào nút biểu tượng cột công cụ) để nhập trình tự hoạt động, hoặc nhấp vàotập tin" cột "mở" mặt hàng, cửa sổ yêu cầu sẽ bật lên, nhấp vào "phân tích" mục để nhập các trình tự hoạt động.

Hình 11 Phân tích sợi bị hỏng

Phân tích dây vỡ (đối thoại người-máy) sự đưa vào bề mặt:

• Trong cửa sổ thủ tục, trung tâm là hình ảnh hiển thị hình thức sóng dữ liệu, màn hình hiển thị tổng cộng 16 dòng, và mỗi dòng hiển thị tổng cộng 512 điểm lấy mẫu.
• Cửa sổ hiển thị hai mặt số là cả hai hiển thị khoảng cách: Bên trái là hình dạng sóng tương ứng với vị trí bắt đầu thử nghiệm;Bên phải là tổng hình dạng sóng này tương ứng với thử nghiệm di dời giữa vị trí bắt đầu và kết thúc.
• Hai số trang dưới cửa sổ hiển thị: Một là tổng số trang; số khác là số trang hiện tại.
• Có một số nút ở giữa hai số trang, khi tổng số trang không quá 1, có hai nút, Phân tích tự động️ và ️Phân tích nhân tạoKhi tổng số trang lớn hơn 1, sẽ có thêm một:Tiếp theo.Nhấp vàoPhân tích tự động️, the system will judge the red marked spot and calculate each partial flaw result according parameter that select (for example broken wire equivalent number or proportion of cross-sectional area to total cross-sectional area); Nhấp vàoPhân tích nhân tạoHệ thống sẽ đánh dấu tất cả các điểm tín hiệu sóng đáng ngờ, các điểm sẽ được xác nhận hoặc loại bỏ bởi người điều hành có kinh nghiệm, hệ thống sẽ viết báo cáo theo kết quả phán đoán.Hai hoạt động sẽ chỉ nhắm vào trang hiện tại, phải chọn lại chế độ hoạt động sau khi quay trang. Tiếp theo. được sử dụng chủ yếu trong việc lật trang, sẽ chỉ có thể lật một trang sang trang tiếp theo, các trang trước đó sẽ không thể xem trước khi đánh giá kết thúc.Kéo cuộn để quét các trang trước đó sẽ được phép chỉ sau khi đánh giá kết thúc, nhưng không được phép sửa đổi.
• Có một dòng hiển thị bên dưới các nút, bên trái là tuyến đường và tên của tệp mở lần này; giữa là giá trị LMA0,Giá trị này là giá trị tham chiếu của diện tích cắt ngang được hệ thống tính toán tự động cho nhóm dữ liệu này.Trong quá trình hiệu chuẩn, nó chỉ cần điền vào cột tham số diện tích cắt ngang,hệ thống sẽ đánh giá dữ liệu xử lý phân tích khu vực cắt ngang kim loại thay đổi (ví dụ như suy giảm) theo giá trị LMA0.
• Khi sử dụng phân tích nhân tạo, một nhóm giá trị VPP xuất hiện ở bên phải và dưới cùng,cụ thể là giá trị đỉnh trước và đỉnh sau của tín hiệu bất thường hình dạng sóng này ở vị trí được đánh dấu bằng chấm đỏ trong cửa sổ hiển thịKhi sử dụng phân tích tự động, giá trị này sẽ không xuất hiện.

Phương pháp phân tích dây vỡ như sau:

• Chọn một nhóm tham số phù hợp với đánh giá này, nếu không có một tham số phù hợp để có thể thêm hoặc sửa đổi, và xác nhận lựa chọn được sử dụng.

• Nhập thủ tục theo thủ tục hoạt động ở trên, một cửa sổ sẽ bật lên, và nhấp vào tập tin dữ liệu xử lý phân tích đã chuẩn bị, mở để nhập mục thủ tục.

Hình 12 Cửa sổ tập tin chọn dữ liệu

• Hệ thống sẽ hoạt động theo tham số logaritm mà sẽ chọn theo để thực hiện quét tự động,khi tín hiệu lỗi một phần hai giá trị đỉnh giá trị trung bình sẽ lớn hơn giá trị ngưỡng đầu tiên, sẽ mang theo ghi chú ký hiệu đến nơi này, và sẽ cung cấp ghi chú ký hiệu đến trang này tất cả các tình huống tương tự.
• Mỗi điểm sẽ được xác nhận hoặc loại bỏ bởi người vận hành có kinh nghiệm, và sợi dây lỏng lẻo, dây nhảy, biến dạng và các khiếm khuyết khác của sợi dây có thể được đánh giá từ hình dạng sóng thử nghiệm.Chú ý đến tam giác ngang cung mà hai đỉnh giá trị sự khác biệt dữ liệu không lớn, và hình dạng sóng đỉnh tương tự như góc sắc. đặc điểm lỗi cụ thể và đánh giá kiến thức chi tiết có thể được nhìn thấy trong chương 6, phân tích lỗi và đánh giá.
• Khi người vận hành không có ý kiến khác nhau về các điểm đỏ được đánh dấu trong màn hình trang hiện tại, và đánh giá chúng dây bị hỏng, trực tiếp nhấp vào "Phân tích tự độngTất cả các điểm màu đỏ được đánh dấu trên trang này sẽ được xác nhận cho dây bị hỏng, hệ thống sẽ tự động tính toán giá trị định lượng ở mỗi nơi,và hiển thị danh sách giá trị trong báo cáo kết quảNhấp vào nút "Next" để chuyển trang và hoạt động lại.
• Khi người vận hành có ý kiến khác nhau theo tín hiệu lỗi trên một phần các điểm đỏ được đánh dấu trong màn hình trang hiện tại, phải từ chối phần đó,và sẽ phải sử dụng thủ tục đánh giá phân tích nhân tạo. Nhấp trực tiếp vào "Phân tích tự độngTất cả các dấu chấm đỏ sẽ được quét một một trong trang hiện tại, khi quét đến một số điểm, màu của dấu sẽ chuyển sang màu đen,và VPP của nó sẽ xuất hiện ở ngay bên dưới, và một cửa sổ đối thoại sẽ bật lên và hỏi liệu dấu hiệu này là dây bị hỏng. Nếu đánh giá nó là dây bị hỏng, bấm vào "Vâng." trong cửa sổ, và điểm được đánh dấu sẽ giả định màu đỏ; Nếu nó không phải là, từ chối nó, sau đó nhấp vào "Không.Ngoài ra, có thể sử dụng phím nhanh để đánh giá rằng, nếu xác nhận, nhấn "Y" (hoặc nhấn phím "Enter"), nếu từ chối, nhấn "N". Khi cần liên tục xác nhận hoặc từ chối,nhấn dài "Y" (máy nhấn phím "Enter") hoặc "N" liên tục tương tự đánh giá.
• Khi các nhà điều hành có ý kiến khác nhau theo tín hiệu lỗi trên tất cả các điểm đỏ được đánh dấu trong màn hình trang hiện tại, tất cả sẽ cung cấp cho họ tất cả từ chối, nhấn dài phím "N".Khi nhóm dữ liệu này có màn hình nhiều trang, có thể trực tiếp nhấp vào trang tiếp theo để cung cấp toàn bộ trang từ chối và để nhập trang tiếp theo của màn hình, do đó tất cả các đánh dấu trong trang này sẽ bị từ chối, và không còn nhập trong kết quả đánh giá,nhưng cuối cùng trang không thể như vậy, chỉ có thể nhấn dài "Y" hoặc "N" theo phương pháp trên.
• Sau khi phân tích mỗi trang kết thúc, hai nút giả định quá mức.
• Nếu báo cáo kết quả cần phải được phân tích và đánh giá lần này, phải khi đánh giá phân tích kết thúc, ngay lập tức nhập cột báo cáo và nhấp vàobáo cáo dây bị hỏng¢ mục, mở và xem báo cáo kết quả.

• Sau khi gán ra tập tin dữ liệu, có thể tiếp tục chọn lại tập tin dữ liệu cần phân tích.

7Phân tích suy giảm

Phân tích suy giảm (Ctrl + L) là quy trình đánh giá sự thay đổi diện tích cắt ngang kim loại của dây thừng thử nghiệm (ví dụ như suy giảm),là một mục chức năng đánh giá tự động cho dữ liệu thử nghiệm theo giá trị dữ liệu. Nhấp vàoPhân tích suy giảm- trong cột điều khiển (hoặc sử dụng phím nhanh trực tiếp) để nhập chuỗi hoạt động (như hình 13).

Hình 13 Phân tích suy thoái Hình giao diện

Đưa ra giao diện phân tích suy giảm:

• Khi tham gia vào thủ tục, mộtngưỡng cảnh báo xấu đi- cửa sổ sẽ bật lên (như hình 14), nhập một số tích cực trong không gian trống theo từng kỹ thuật chuyên môn tiêu chuẩn giới hạn giá trị, hoặc theo yêu cầu của riêng bạn.Các thủ tục sẽ dựa trên giá trị này sẽ hiệu chuẩn kết quả theo kim loại cắt ngang khu vực giảm (ví dụ như suy giảm)Khi kết quả vượt quá giá trị này, màu sắc của tỷ lệ suy giảm trên bề mặt phải sẽ chuyển sang màu đỏ. Kết quả dữ liệu hình sóng giả định màu đỏ sẽ được ghi lại trong báo cáo suy giảm.

Hình 14 Cửa sổ tập tin chọn dữ liệu

• Trong cửa sổ thủ tục, trung tâm là hình ảnh hiển thị hình thức sóng dữ liệu, màn hình hiển thị tổng cộng 16 dòng, và mỗi dòng hiển thị tổng cộng 512 điểm lấy mẫu.
• Cửa sổ hiển thị hai mặt số là cả hai hiển thị khoảng cách: Bên trái là hình dạng sóng tương ứng với vị trí bắt đầu thử nghiệm;Bên phải là tỷ lệ phần trăm tăng hoặc giảm của hình dạng sóng này tương ứng với giá trị dữ liệu diện tích cắt ngang kim loại, cụ thể là tỷ lệ thay đổi LMA.
• Có một số nút ở giữa hai số trang, khi tổng số trang không quá 1, có hai nút, In trang hiện tại️ và ️In OKKhi tổng số trang lớn hơn 1, sẽ có thêm hai:Trở lại.️ và ️Tiếp theo.
